 | Hitre podrobnosti Veljavna industrija: Gradbena dela , Energetika & Rudarstvo Lokalna lokacija: Indonezija, Indija, Bangladeš, Nigerija Lokacija: Bangladeš, Nigerija Video odhodni pregled: Pod pogojem Poročilo o preskusu strojev: podano Vrsta trženja: Vroči izdelek 2021 Garancija osnovnih komponent: 1 leto Osnovne komponente: PLC, Motor, Ležaj, Menjalnik, Motor, Tlačna posoda, Prestava, Črpalka Pogoj: novo Vrsta: Vedro kolesa dredger,Dismountable modularni struktur Globina sušenja: 15 m, 15m ali prilagojeno Ugas: 1,0 cm Kraj izvora: Shandong,Kitajska Dimenzija(max L*W*H): 32x7.5x2,0m Teža(max): 174t Certificiranje: ISO9001:2015, ISO14001:2015, CE Garancija: 1 leto Storitev po prodaji: Videotehnična podpora, Brezplačni rezervni deli, Online |
Ta dredger je, z izjemo glave rezalca, primerljiv s sesalnim dredžem. Rotacijska sekira vedra kolesa je pravokotna s sekiro ladje. Kolo vsebuje 10 – 14 odprtih ali zaprtih vedra. Zaradi konstrukcije pogona je kolo težko zamenjati in zato manj univerzalno kot sesalec rezalec.
Je področje uporabe je enako kot rezalec dredger z izjemo trdega kamna. Ta dredger se pogosto uporablja na območjih s stalnimi pogoji, kot je morska rudarstvo.
Ta ladja je majhen vedro tip kolesa dredger, z vedro kolo rezanje, drobljenje tal, oblikovanje blata, in nato z dizelski motor pogon blata črpalke sesanje in prepelje na določen kraj. Ladja ima široko prilagodljivost tal in visoko učinkovitost. Primerna za trdo tla, kot so glina, prod, fin pesek in splošni mul. Blatno črpalko, vedro kolo so izdelani iz visokotemperaturnih odpornih brusilnih materialov, vedro kolesa, pozicioniranje dviga kupe, prečni viček, mostni viček so vsi hidravlični pogon, hidravlični sistem je nadzorovan s solenoidnim vzvratnim ventilom. Nadzorni sistem je centralno nadzorovan v kontrolni sobi. Ladja je lahko opremljena s palico za sidro, vozičkom in drugimi napravami. Ladijsko napravo za pogon na vedro je podmazano z oljem in neodvisno pozicioniranim kovinskim plavajočim tesnilnim obročem za tesnjenje.
Majhen vedro kolesa dredger: velikost trupa: 29.00 metrov dolga ladja 12.00 metrov širok tip 4,00 metrov globoko
Globina kopanja: 17 m
Razrešnica: 2500 metrov
Izhod: 1600 kubičnih metrov/uro
Pretok blatnih črpalk: 8000 kubičnih metrov/uro
Moč glavnega motorja: 2400 kW podpora, Montaža na terenu, zagon in usposabljanje, Servis za vzdrževanje in popravilo na terenu
TB200 [8inch800m3/h] | |
Dredger LOA | 20.0m |
Velikost trupa (Lx BxH) | 13.0x5.2x1,5m |
Glavni ponton (LxBxH) | 8.3x2.2x1,5m |
Stranski ponton (LxBxH) | 11.0x1.5x1,5m |
Strukturo | box-strucure |
Blagovna znamka in moč glavnega motorja | □Cummins 224kw |
□ ̈ Jichai 220kw | |
□ ̈ Weichai 220kw | |
Blagovna znamka in moč pomožnega motorja | Null |
Pri pristanišču generator | □Cummins 20kw |
□ ̈ Jichai20kw | |
□ ̈ Weichai20kw | |
Skupna moč | □Cummins 244kw |
□ ̈ Jichai240kw | |
□ ̈ Weichai240kw | |
Črpalka za izsuševanje | Warman Tehnologija |
Izpust cevi noterDia. | 200mm |
Glavo | 30m |
Max. globina dredginga | 8m |
Vodni tok | 800m3/h |
Trdne snovi in zmogljivosti | 160m3/h |
Razdalja praznjenja | 800m |
Cutterhead Dia. | 1300mm |
vedro kolesa moč | 30kw |
Ugrezne | 1,1 m |
Premik | 65T |
Hidravlični krmilni sistem | PLC Siemens |
Sila vlečenja žice[Dvižno viklo]*Količina | 40KN*1 |
Sila vlečenja žice[Traversingwinch) *Količina | 40KN*2 |
Operacijska soba | Nastavljiv stol |
Premično stransko okno , | |
klimatska naprava, | |
PLCsystem, | |
signalne svetilke in svetilke | |
Skupna teža | 50T |
Skupna poraba gorivnega olja | 34L/H |
TB250 [10inch1000m3/h] | |
Dredger LOA | 24,5m |
Velikost trupa (Lx BxH) | 16.0x6.2x2,0m |
Glavni ponton (LxBxH) | 11.6x2.2x2,0m |
Stranski ponton (LxBxH) | 14.0x2.0x2.0m |
Strukturo | box-strucure |
Blagovna znamka in moč glavnega motorja | □Cummins 298kw |
□ ̈ Jichai 330kw | |
□ ̈ Weichai 294kw | |
Blagovna znamka in moč pomožnega motorja | Null |
Pri pristanišču generator | □ ̈ Cummins 20kw |
□ ̈ Jichai20kw | |
□ ̈ Weichai20kw | |
Skupna moč | þCummins 318kw |
□ ̈ Jichai350kw | |
□ ̈ Weichai314kw | |
Črpalka za izsuševanje | Warman Tehnologija |
Izpust cevi noterDia. | 250mm |
Glavo | 30m |
Max. globina dredginga | 10m |
Vodni tok | 1000m3/h |
Trdne snovi in zmogljivosti | 200m3/h |
Razdalja praznjenja | 1000m |
Cutterhead Dia. | 1300mm |
vedro kolesa moč | 50kw |
Ugrezne | 1,2m |
Premik | 98T |
Hidravlični krmilni sistem | PLC Siemens |
Sila vlečenja žice[Dvižno viklo]*Količina | 40KN*1 |
Sila vlečenja žice[Traversingwinch) *Količina | 40KN*2 |
Operacijska soba | Nastavljiv stol |
Premično stransko okno , | |
klimatska naprava, | |
PLCsystem, | |
signalne svetilke in svetilke | |
Skupna teža | 507 |
Skupna poraba gorivnega olja | 45L/H |

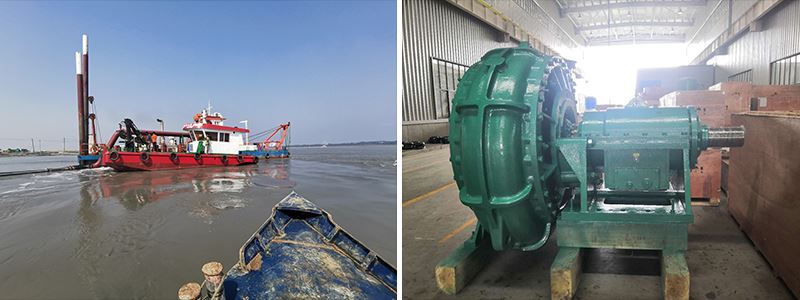

TB300 [12inch1500m3/h] | |
Dredger LOA | 26.0m |
Velikost trupa (Lx BxH) | 19.0x6.2x2,0m |
Glavni ponton (LxBxH) | 11.6x2.2x2,0m |
Stranski ponton (LxBxH) | 16.0x2.0x2.0m |
Strukturo | box-strucure |
Blagovna znamka in moč glavnega motorja | □Cummins 522kw |
□ ̈ Jichai 450kw | |
□ ̈ Weichai 515kw | |
Blagovna znamka in moč pomožnega motorja | Null |
Pri pristanišču generator | □ ̈ Cummins 20kw |
□ ̈ Jichai20kw | |
□ ̈ Weichai20kw | |
Skupna moč | □Cummins 542kw |
□ ̈ Jichai470kw | |
□ ̈ Weichai535kw | |
Črpalka za izsuševanje | Warman Tehnologija |
Izpust cevi noterDia. | 300mm |
Glavo | 50L |
Max. globina dredginga | 10m |
Vodni tok | 1500m3/h |
Trdne snovi in zmogljivosti | 300m3/h |
Razdalja praznjenja | 1200m |
Cutterhead Dia. | 1350mm |
vedro kolesa moč | 60kw |
Ugrezne | 1,3 m |
Premik | 116T |
Hidravlični krmilni sistem | PLC Siemens |
Sila vlečenja žice[Dvižno viklo]*Količina | 50KN*1 |
Sila vlečenja žice[Traversingwinch) *Količina | 50KN*2 |
Operacijska soba | Nastavljiv stol |
Premično stransko okno , | |
klimatska naprava, | |
PLCsystem, | |
signalne svetilke in svetilke | |
Skupna teža | 70T |
Skupna poraba gorivnega olja | 78L/H |
TB350 [14inch2000m3/h] | |
Dredger LOA | 32.0m |
Velikost trupa (Lx BxH) | 19.0x7.5x2,0m |
Glavni ponton (LxBxH) | 13.8x3.5x2,0m |
Stranski ponton (LxBxH) | 19.0x2.0x2.0m |
Strukturo | box-strucure |
Blagovna znamka in moč glavnega motorja | □Cummins 477kw |
□ ̈ Jichai 540kw | |
□ ̈ Weichai 478kw | |
Blagovna znamka in moč pomožnega motorja | □ ̈ Cummins 224kw |
□ ̈ Jichai220kw | |
̈ Weichai220kw | |
Pri pristanišču generator | □ ̈ Cummins 30kw |
□ ̈ Jichai30kw | |
□ ̈ Weichai30kw | |
Skupna moč | □Cummins 731kw |
□ ̈ Jichai790kw | |
□ ̈ Weichai728kw | |
Črpalka za izsuševanje | Warman Tehnologija |
Izpust cevi noterDia. | 350mm |
Glavo | 55L |
Max. globina dredginga | 12m |
Vodni tok | 2000m3/h |
Trdne snovi in zmogljivosti | 400m3/h |
Razdalja praznjenja | 1500m |
Cutterhead Dia. | 1450mm |
vedro kolesa moč | 70kw |
Ugrezne | 1.4m |
Premik | 174T |
Hidravlični krmilni sistem | PLC Siemens |
Sila vlečenja žice[Dvižno viklo]*Količina | 80KN*1 |
Sila vlečenja žice[Traversingwinch) *Količina | 80KN*2 |
Operacijska soba | Nastavljiv stol |
Premično stransko okno , | |
klimatska naprava, | |
PLCsystem, | |
signalne svetilke in svetilke | |
Skupna teža | 90T |
Skupna poraba gorivnega olja | 105L/H |
Ime izdelka: Bucket Wheel Dredger
Blagovna znamka motorja: Cummins CAT Weichai Jichai itd.
Barva: kot na zahtevo strank
Največja zmogljivost sušenja: 2000m3/h
Razdalja praznjenja: 1500m ali več z ojačevalno črpalko
Uporaba: dredging, desilting, river dredging, port deepning, land reclai...
storitev: dobra poprodajna storitev
kakovost: najboljša kakovost v kitajski tovarni
Funkcije
1. Operacija z enim človekom.
Ser. | Model | Črpalka | Izkopavanje | Dimenzije | Sesanje/razrešnica | Motorji |
Zmogljivosti | Globino | Pipe Dia. | Moč | |||
1 | -TB200 | 500m3/hr | 1-8m | 21*4.8*1,4m | 250/200mm | 224kw |
2 | -TB250 | 800m3/hr | 1-10m | 25*5.2*1,6m | 300/250mm | 336kw |
3 | -TB300 | 1200m3/hr | 1-12m | 27*5.4*1,6m | 350/300mm | 559kw |
4 | -TB400 | 2200m3/hr | 1-14m | 33*6.4*1.8m | 400/400mm | 746kw |
5 | -TB450 | 3000m3/hr | 1,5-15m | 38*7.3*2,0m | 500/450mm | 895kw |
6 | -TB500 | 3500m3/hr | 1,5-16m | 40*7.8*2.0m | 600/500mm | 1231kw |
7 | -TB550 | 4500m3/hr | 1,5-18m | 44*8.8*2,2m | 650/550mm | 1690kw |
8 | -TB600 | 6000m3/hr | 1.5-20m | 48*9.0*2,4m | 700/600mm | 2190kw |
2. Nov zelo učinkovit sistem rezalnega pogona
3. Zanesljiv hidravlični sistem.
4. Hladilni sistem za sladko vodo
5. Popolnoma sestavili in v celoti testirali pred dostavo.
6. Zelo preprosta in hitra montaža z izkušenimi inženirji.
7. Standardna zasnova, ki omogoča kratek čas dostave.
8. Standardni rezervni deli, ki so na voljo na zalogi.
9. Zasnovana kot standardna za upravičenost do spričevala o obalnih vodah.
10. Dodatna oprema je na voljo.
8 palček vedro kolesa dredger,10inch vedro kolesa dredger,12 palč vedro kolesa dredger 14 palč vedro kolesa dredger
Vedro način rezanja kolesa in verižno vedro iztočnice vedro podobno, združuje prednosti verižnega vedra in reamer dve napravi. Naprava za izkopavanje vedra je sestavljena predvsem iz vrtljivega vedra kolesa, voznega jaška za tip valjnega ležaja, jeklenega blatnega hopperja in blatnega sesalne cevi ter drugih glavnih sestavnih delov. Vrtljivo vedro kolo je sestavljeno iz številnih jeklenih vedra brez dna in dveh zgorevanje montaže obroč varjenje v celoto; Stran vedra z nednim blatnim vedrom je opremljena s snemljivim rezilom, ki je odporno na hlajenje, tako da lahko rezilo po obutvi enostavno zamenjate. Vrtljiva smer vrtečega vedra bagerja koles je vzdolžna, ki jo vozijo številni nizkohibni, visoki navorni, radialni batni hidravlični motorji (ali motorji). Fiksni tip se ne vrti z blatnim vedrom, je vgrajen v notranje vrtljivo vedro kolo, uporaba jeklene varilne konstrukcije, v svoji enostavni za nošnje delov, vendar tudi opremljen z zamenljivo proti-nositi ploščo.
Ko vedro izkopa usedlino v podvodni talni plasti, se vedro kolo vrti. Ko se spodnje blato vedro spremeni v spodnji del, se usedlina talnega sloja izkopa in naloži v blato vedro. Ko vedro brez dna še naprej vrti zgornji del, posušen sediment, ki ga vsebuje vedro, gre skozi odprtino na spodnjem koncu vedra (brez dna), in je prisiljen izprazniti v fiksno vedro med dvema vrtljivima obročema z delovanjem fiksnega praska. Na ta način lahko vsak vrtljivi hopper brez dna izkopa in prenaša usedline, skoraj vse lahko vlivamo v njegov fiksni hopper, mešanico usedlin in vode skozi hopper v sesalne cevi, na koncu pa sesa blatno črpalko. Avtoritativni statistični podatki, ki temeljijo na praktičnih učinkih, pri kopanju trde tal, vedro kolo ima razmerje produktivnosti 2:1 do 3:1 v primerjavi z osnovnimi reamers, in koncentracija blata lahko doseže 30 do 33%, medtem ko splošni reamers je le približno 15%.
Vedro kolo in splošni reamer v primerjavi z naslednjimi prednostmi:
(1) vedro kolo nima vedra dna, rudarska zmogljivost je dobra, rezalna sila vedra kolesa je večja od žetve, primerna za kopanje trde tal in gostega peska, in za vse vrste tal, lahko pridobijo neprekinjeno visoko koncentracijo proizvodnje.
(2) vedro kolesa dredging flatness je bolje, uhajanje vedra kolesa je manj.
(3) na vedro se namesti škarja, ki lahko v sesalno komoro vključi ostanke tal, ki se zataknejo na vedro.
(4) Na posuševanje ne vpliva sprememba smeri zamaha, nanjo pa se lahko neprekinjeno in učinkovito izkopava, smer razrezanja blata pa je vedno od spodaj navzgor.
(5) v tekoči operaciji gladko delovanje, vibracije in hrup so zelo majhni.
(6) skupna vgrajena moč se lahko zmanjša v primerjavi s splošnim sesalnikom za sesanje.
1.Zmogljivost proizvodnje na uro?
2.Največja globina in koncentracija blata?
3.Razdalja praznjenja in velikost materiala?
Sorodni izdelek
Glavne značilnosti rezalnika sesalni dredger
1) Standardna zasnova, ki omogoča zgodnjo dostavo in nizko ceno.
2) Pred dostavo se popolnoma sestavili in v celoti testirali.
3) Enostavno, hitro montažo in demontažo.
4) Pripravljen za obratovanje ob prihodu na mesto.
5) Rezervni deli, ki so na voljo na zalogi.
6) Prevozno po cesti, železnici ali morju.
7) Zanesljiv hidravlični sistem.
8) Učinkovita poraba goriva.
